1. 背景介绍
在二维平面内,我们定义了世界坐标系 W 和小车坐标系 C。小车在行走过程中会存在位置和角度上的误差,而这些误差会影响小车到达目标位置的精度。为了校正小车的误差,我们引入了Ex、Ey 和角度误差 \Delta\theta 的概念。通过相机获得这些误差值,我们可以计算出小车在世界坐标系中的实际位置。
本次仿真旨在验证公式计算的小车实际坐标与理论值之间的偏差,以及通过调整误差参数 Ex、Ey 和 \Delta\theta 来观察对偏差的影响。
2. 公式推导
当小车到达目标直线 Q 时,我们引入如下误差参数:
- X方向误差 Ex :小车在 X 方向上的位置偏差。
- Y方向误差Ey :小车在 Y 方向上的位置偏差。
- 角度误差 \Delta\theta:小车的 X 轴相对于目标直线 ( Q ) 之间的角度偏差。
基于以上误差参数,我们可以推导出小车在世界坐标系下的实际位置 (X_{\text{实际}}, Y_{\text{实际}}) 和角度 \theta_{\text{实际}},推导出的误差校准公式如下:
\begin{aligned}
X_{\text{实际}} &= X_{\text{理论}} - Ex \cdot \cos(\theta) + Ey \cdot \sin(\theta), \\
Y_{\text{实际}} &= Y_{\text{理论}} - Ex \cdot \sin(\theta) - Ey \cdot \cos(\theta), \\
\theta_{\text{实际}} &= \theta - \Delta\theta.
\end{aligned}
3. MATLAB 仿真代码
为了验证公式的准确性,我们通过 MATLAB 创建了一个仿真界面。以下是完整的 MATLAB 仿真代码:
function car
% 创建主窗口
fig = uifigure('Name', '小车仿真', 'Position', [100, 100, 800, 600]);
% 创建“开始仿真”按钮
btn = uibutton(fig, 'push', 'Text', '开始仿真', ...
'Position', [350, 550, 100, 30], ...
'ButtonPushedFcn', @(btn, event) startSimulation());
% 创建显示小车参数的标签
lblTheoretical = uilabel(fig, 'Position', [600, 480, 200, 50], 'Text', '理论位置:');
lblActual = uilabel(fig, 'Position', [600, 430, 200, 50], 'Text', '上帝观测实际坐标:');
lblAngle = uilabel(fig, 'Position', [600, 380, 200, 50], 'Text', '实际角度:');
lblCalculated = uilabel(fig, 'Position', [600, 330, 200, 50], 'Text', '公式计算实际坐标:');
% 设置全局变量用于存储仿真数据
global X_car_actual Y_car_actual theta_actual;
% 创建仿真绘图区域
ax = uiaxes(fig, 'Position', [50, 50, 500, 500]);
hold(ax, 'on');
axis(ax, 'equal');
xlabel(ax, 'X');
ylabel(ax, 'Y');
title(ax, '小车仿真');
% 目标直线Q
lineQ_y = 9; % 直线 Q 的 Y 坐标
lineQ_x_center = 4; % 直线 Q 的中点在 X 方向的坐标
plot(ax, [-5, 15], [lineQ_y, lineQ_y], 'k--', 'DisplayName', '目标直线 Q');
% 小车的初始状态
X_car_estimated = 0;
Y_car_estimated = 0;
theta = 0;
% 编码器误差和角度误差(假设)
Ex = 0.8; % X方向的误差
Ey = -1.5; % Y方向的误差
delta_theta = deg2rad(5); % 角度误差(5度)
% 按钮点击事件处理函数
function startSimulation()
% 动态更新小车的状态
X_car_actual = lineQ_x_center + Ex;
Y_car_actual = lineQ_y + Ey;
theta_actual = theta + delta_theta;
% 小车检测到与目标直线Q的误差
detected_Ex = Ex;
detected_Ey = Ey;
detected_angle_error = theta_actual;
% 利用改进的误差校准公式,计算小车的实际位置
[X_calibrated, Y_calibrated, theta_calibrated] = calculateActualPosition(lineQ_x_center, lineQ_y, detected_Ex, detected_Ey, detected_angle_error);
% 更新显示文本
lblTheoretical.Text = sprintf('理论位置: (%.2f, %.2f)', lineQ_x_center, lineQ_y);
lblActual.Text = sprintf('上帝观测实际坐标: (%.2f, %.2f)', X_car_actual, Y_car_actual);
lblAngle.Text = sprintf('实际角度: %.2f 度', rad2deg(theta_actual));
lblCalculated.Text = sprintf('公式计算实际坐标: (%.2f, %.2f)', X_calibrated, Y_calibrated);
% 显示实际位置
cla(ax);
hold(ax, 'on');
plot(ax, [-5, 15], [lineQ_y, lineQ_y], 'k--', 'DisplayName', '目标直线 Q');
plot(ax, lineQ_x_center, lineQ_y, 'ro', 'MarkerSize', 10, 'DisplayName', '理论位置');
plot(ax, X_car_actual, Y_car_actual, 'bx', 'MarkerSize', 10, 'DisplayName', '上帝观测实际坐标');
quiver(ax, X_car_actual, Y_car_actual, cos(theta_actual), sin(theta_actual), 1, 'k', 'LineWidth', 2, 'DisplayName', '小车朝向');
plot(ax, X_calibrated, Y_calibrated, 'gs', 'MarkerSize', 10, 'DisplayName', '公式计算实际坐标');
legend(ax);
end
% 计算小车的实际位置和角度的函数(基于旋转矩阵进行误差校准)
function [X_actual, Y_actual, theta_actual] = calculateActualPosition(X_target, Y_target, Ex, Ey, delta_theta)
% 使用旋转矩阵来进行校正
rotation_matrix = [cos(delta_theta), -sin(delta_theta); sin(delta_theta), cos(delta_theta)];
rotation_matrix_ni = [cos(delta_theta), sin(delta_theta); -sin(delta_theta), cos(delta_theta)];
error_vector_world = rotation_matrix_ni * [Ex; Ey];
ex = error_vector_world(1);
ey = error_vector_world(2);
% 将误差 (Ex, Ey) 转换为世界坐标系下的误差
error_vector_world = rotation_matrix * [ex; ey];
Ex_W = error_vector_world(1);
Ey_W = error_vector_world(2);
% 计算校准后的实际位置
X_actual = X_target + Ex_W;
Y_actual = Y_target + Ey_W;
% 计算修正后的角度
theta_actual = delta_theta;
end
end

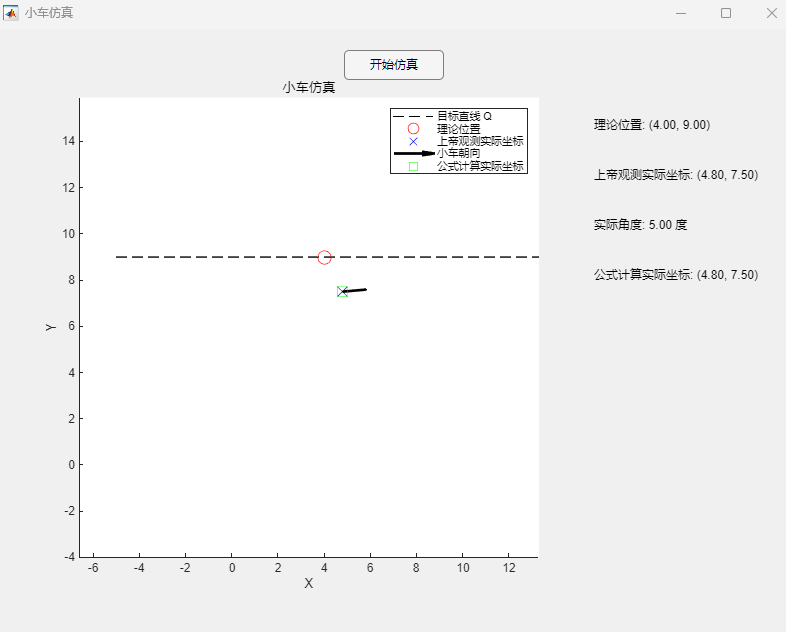

算法仿真结果
